اطلاعات اولیه محصول
هویت محصول و عملکرد اصلی

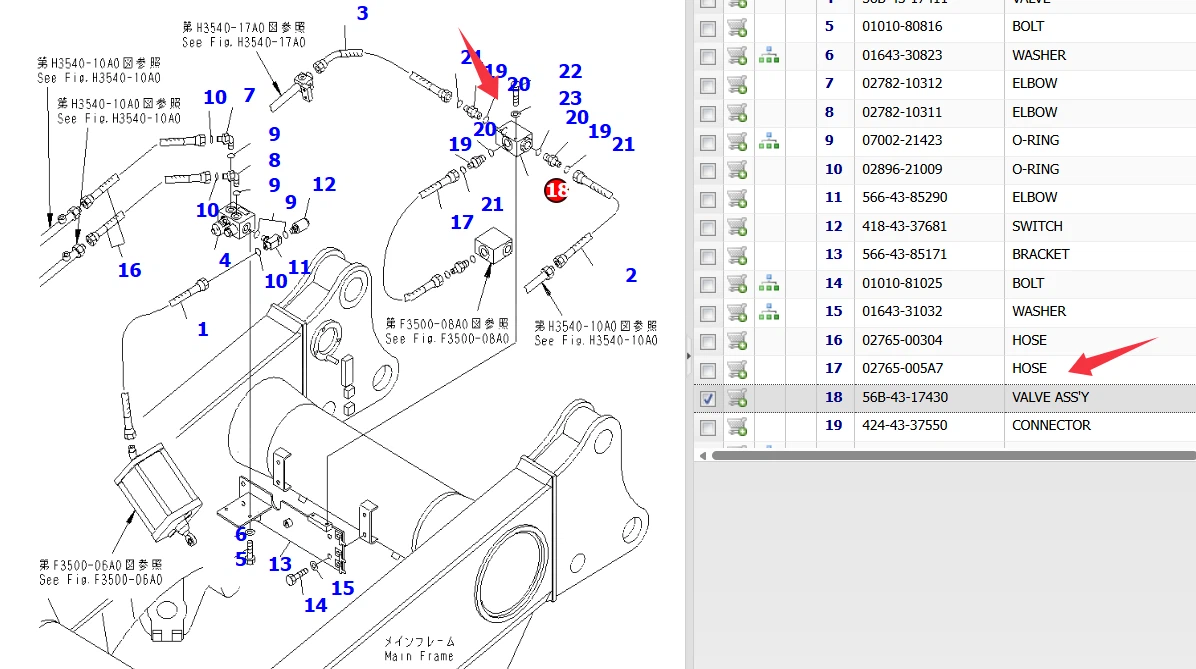

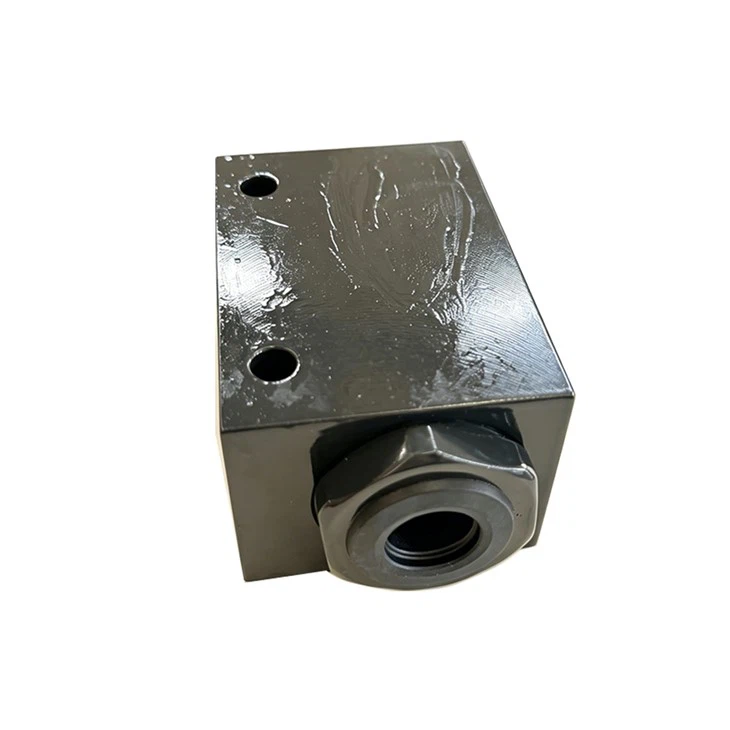

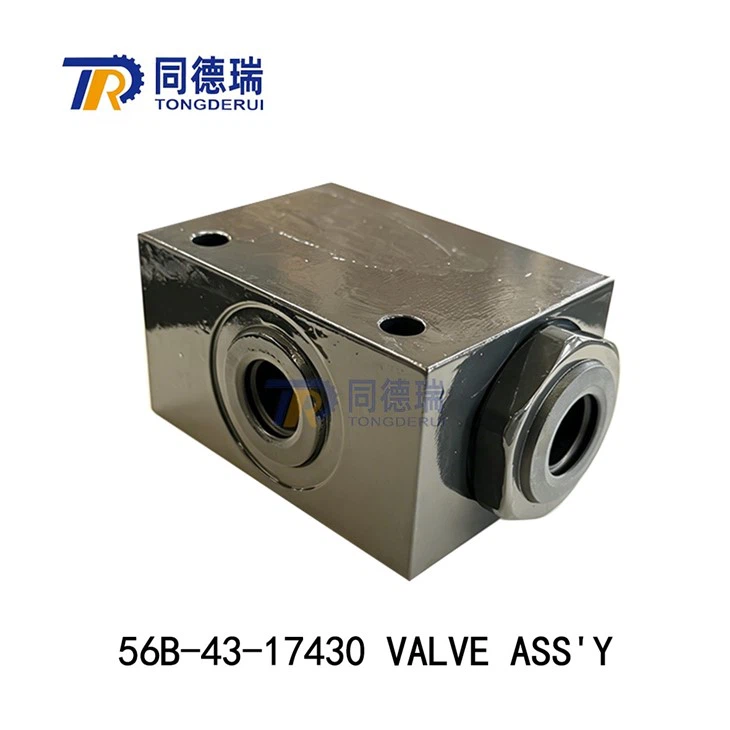

شماره قطعه: 56B-43-17430
نام: VALVE ASS'Y (سوپاپ چک هیدرولیک / پایلوت{0}}دریچه بازرسی عملیاتی، یک جزء شیر هیدرولیک OEM برای تجهیزات سنگین کوماتسو)
عملکرد اصلی: جریان یک طرفه روغن هیدرولیک را کنترل می کند، از جریان برگشتی جلوگیری می کند، فشار سیستم هیدرولیک را تثبیت می کند، و از عملکرد نادرست یا رانش سیلندر محرک ها (سیلندرها، موتورها) ناشی از بار جلوگیری می کند. این به عنوان یک "قفل ایمنی جلوگیری از برگشت جریان" برای سیستم های هیدرولیک عمل می کند.
مدل های قابل اجرا: ماشین آلات ساخت و ساز سری کوماتسو، مانند کامیون کمپرسی معدن، لودر، بیل مکانیکی و سایر سیستم های هیدرولیک تجهیزات سنگین (شماره قطعه 56B-43-17340 همان سری یک سوپاپ پشتیبان برای کمپرسی های کوماتسو است و این شماره قطعه یک مدل ارتقا یافته/تعویض شده برای همان پلت فرم است).
اصول اصلی استفاده
جهت نصب نباید معکوس شود: فلش جریان مشخص شده روی بدنه شیر باید با جهت جریان کار روغن هیدرولیک مطابقت داشته باشد. نصب معکوس باعث می شود که سیستم در ایجاد فشار شکست بخورد و عملکرد خود را به طور کامل از دست بدهد.
الزامات سازگاری: فقط برای مدار هیدرولیک مدل کوماتسو مربوطه قابل استفاده است و تعویض تصادفی در بین مدل ها و سیستم ها اکیداً ممنوع است.
محیط کار: سازگاری با دمای روغن هیدرولیک -20 درجه ~ 80 درجه، فشار کاری مطابق با فشار نامی سیستم هیدرولیک تجهیزات (معمولاً در 31.5 مگا پاسکال)، از فشار بیش از حد و شرایط کاری دمای بالا اجتناب کنید.
| شماره قطعه | 56B-43-17430 |
| نام قطعه | شیر |
| وضعیت | اصل |
| حداقل میزان سفارش | 1 |
| مدل | HD450 HD325 |
| بسته بندی | بسته بندی خنثی |
| درخواست به | -OMATSU |
| مدل | بیل مکانیکی |
| وزن | 1 کیلوگرم |
| تحویل | دیاچال |
نوع و دسته بندی محصول
| سطح دسته | طبقه بندی خاص | توضیحات |
|---|---|---|
| دسته اصلی | شیرهای هیدرولیک | اجزای اصلی کنترل برای سیستم های هیدرولیک ماشین آلات ساختمانی |
| زیر-نوع | دریچه چک / پایلوت{0}}دریچه چک کارکرده | نوعی شیر کنترل جهت دار، با عملکرد اصلی هدایت یک طرفه و قطع معکوس |
| سناریوی کاربردی | مجموعه شیر مخصوص ماشین آلات ساختمانی | مدار هیدرولیک برای تجهیزات سنگین کوماتسو، متعلق به قطعات پشتیبانی کننده OEM |
| فرم سازه ای | بلوک دریچه صفحه / کارتریج | طراحی بدنه شیر یکپارچه برای نصب مدولار سیستم های هیدرولیک |
محصولات فروش داغ-
|
سوئیچ |
مراحل نصب/کاربرد استاندارد
بازرسی قبل از نصب
شماره قطعه 56B-43-17430 را بررسی کنید تا تأیید کنید که مدل و مشخصات کاملاً با نقشه های تجهیزات / الزامات کارخانه اصلی مطابقت دارد.
بدنه سوپاپ را از نظر ترک، آسیب رابط رزوه، صاف و{0}}سطح آببندی آزاد و بدون گیر کردن یا ناخالصی در هسته شیر بررسی کنید.
خط لوله هیدرولیک و دریچه شیر را کاملا تمیز کنید تا روغن، براده های آهن و گرد و غبار حذف شود تا از ورود ناخالصی ها به شیر و ایجاد گیر کردن و خرابی آب بندی جلوگیری شود.
01
موقعیت یابی نصب
موقعیت نصب را با توجه به طراحی سیستم هیدرولیک (معمولاً در خروجی پمپ، ورودی روغن سیلندر، مدار ترمز و سایر موقعیت هایی که نیاز به جلوگیری از جریان برگشتی دارند) تعیین کنید.
درگاه نفت خط لوله را دقیقاً مطابق با فلش جریان بدنه شیر تراز کنید تا از جهت نصب صحیح 100٪ اطمینان حاصل کنید.
02
آب بندی و بست
با مهر و موم های جدید (-حلقه ها، حلقه های پشتی- رو به بالا) جایگزین کنید، مقدار کمی روغن هیدرولیک را روی سطح آب بندی بمالید تا در حین نصب خط و خش ایجاد نشود.
مهره ها/پیچ های اتصال را با آچار گشتاور مطابق با گشتاور مشخص شده ببندید تا از تغییر شکل بدنه سوپاپ، لغزش نخ ناشی از نیروی بیش از حد، یا نشت روغن ناشی از گشتاور ناکافی جلوگیری کنید.
03
راه اندازی سیستم
پس از نصب، ابتدا عملیات آزمایشی بدون بار را انجام دهید تا بررسی کنید که شیر نشتی نداشته باشد و صدای غیرعادی نداشته باشد.
بهتدریج فشار سیستم را بارگیری کنید تا رسانش یک طرفه طبیعی و عملکرد قطع معکوس، فشار سیستم پایدار، عدم رانش سیلندر و عملکرد نادرست را تأیید کنید.
به مدت 30 دقیقه به طور مداوم کار کنید، دوباره بررسی کنید که قسمت آب بندی نشتی نداشته باشد و دمای روغن نرمال باشد.
04
تیم ما
مزایای محصول
سناریوهای کاربردی اصلی
این مجموعه دریچه به طور گسترده ای استفاده می شودسیستم های هیدرولیک ماشین آلات سنگین ساختمانی، با سناریوهای اصلی از جمله:
کامیون کمپرسی معدن: مدار ترمز و مدار بالابر برای جلوگیری از رانش سیلندر بالابر و خرابی جریان برگشت فشار سیستم ترمز.
بیل مکانیکی / لودر: مدار سیلندر بوم، چوب، سطل برای جلوگیری از لغزش بار و اطمینان از ایمنی عملیات؛
سایر تجهیزات سنگین: گریدر، بولدوزر، جرثقیل و سایر مدارهایی که نیاز به قفل هیدرولیک دارند.
2. ارزش صنعت
شیرهای هیدرولیک "مرکز عصبی" سیستم های هیدرولیک ماشین آلات ساختمانی هستند. به عنوان یک شیر کنترل جهت اصلی، شیر چک به طور مستقیم ایمنی عملیات و قابلیت اطمینان تجهیزات را تعیین می کند:
از برگشت روغن هیدرولیک جلوگیری کنید، از "رانش سیلندر" محرک جلوگیری کنید و ایمنی عملیات بارهای سنگین را تضمین کنید.
تثبیت فشار سیستم، کاهش شوک هیدرولیکی و افزایش طول عمر اجزای اصلی مانند پمپ های هیدرولیک و سیلندرها.
طراحی بلوک سوپاپ یکپارچه طرح خط لوله هیدرولیک را ساده می کند و کارایی تعمیر و نگهداری سیستم را بهبود می بخشد.
01
کیفیت بالا
قرار است-لوازم جانبی با کیفیت بالا به اشتراک گذاشته شوند-این را به اپراتورهای همکار که به قطعات قابل اعتماد نیاز دارند منتقل کنید!
02
تجهیزات پیشرفته
قطعات ماشین آلات ساخت و ساز با نام تجاری-جدید تقاضای بیشتری را برای مشتریان به همراه دارد.
03
تیم حرفه ای
تیم حرفه ای به مشتریان درک کاملی از عملکرد محصول و استفاده بهتر می دهد.
04
خدمات سفارشی
خدمات پس از فروش-با کیفیت-، مشکلات دشوار مشتریان را حل می کند و آنها را راهنمایی می کند که چگونه با آنها برخورد کنند.
حوزه های کاربردی
ماشین آلات ساخت و ساز هسته ای: عمدتاً بهبیل مکانیکی سری کوماتسو (مانند PC200، PC220، PC300 و غیره)، لودرها، بولدوزرها و سایر تجهیزات سنگین.
مانیتورینگ سیستم کلیدی:
سیستم موتور: دمای مایع خنک کننده و دمای روغن موتور را کنترل می کند تا از گرم شدن بیش از حد و آسیب به موتور جلوگیری کند.
سیستم هیدرولیک: دمای روغن هیدرولیک را کنترل می کند تا اطمینان حاصل شود که سیستم هیدرولیک به طور موثر در محدوده دمایی ایمن کار می کند.
سیستم کنترل دمای تجهیزات: ورودی داده های اصلی را برای کنترل هوشمند دما و تشخیص عیب تجهیزات فراهم می کند.
-
56B-43-17430
-
HD450-7
بازار نگهداری و تعمیرات پس از فروش: به عنوان یک قطعه جایگزین اصلی، به طور گسترده ای در تعمیر و نگهداری، تعمیر و نوسازی ماشین آلات ساختمانی استفاده می شود و به عنوان یکی از اجزای اصلی در بازار پس از تجهیزات استفاده می شود.
نمایش مطالعه موردی
بررسی مشتریان 5 ستاره
خرید تایید شده|ارسال سریع|عملکرد عالی. کیفیت ما تضمین شده است، و بسیاری از مشتریان خارج از کشور پس از خرید، نظرات و بازخوردهای مثبتی را ارائه کرده اند و بیان کرده اند که مزایای عملکرد خوب است و آنها مایل به خرید مجدد هستند. علاوه بر این، برخی از مشتریان به طور خاص برای-بازرسی در سایت به شرکت شما آمده اند و تمایل خود را برای وارد شدن به یک شراکت بلندمدت- با شرکت ما ابراز کرده اند.
ONE مذاکره با مشتریان خارج از کشور
لحظات عالی با شریک خارج از کشور ما! کیفیت اعتماد را جلب می کند، خدمات باعث ایجاد همکاری طولانی مدت می شود. ما قطعات ماشین آلات ساختمانی قابل اعتماد را به جهان عرضه می کنیم. از شرکای بیشتری برای همکاری با ما خوش آمدید!
راهنمای اجتناب از مشکلات و دام
مشکلات رایج
نصب معکوس: شایع ترین علت خرابی که مستقیماً منجر به عدم توانایی سیستم در ایجاد فشار خواهد شد. فلش جریان باید به شدت بررسی شود.
پارازیت ناخالصی: آلودگی روغن هیدرولیک باعث گیرکردن هسته سوپاپ و خرابی آب بندی می شود. روغن هیدرولیک و عناصر فیلتر باید به طور مرتب تعویض شوند.
راهنمای اجتناب از دام
استفاده از فشار بیش از حد: بیش از حد فشار نامی شیر باعث تغییر شکل بدنه شیر و خرابی آب بندی می شود. عملیات فشار بیش از حد اکیداً ممنوع است.
غیر{0}}تعویض قطعه اصلی: قطعات غیر استاندارد-به آببندی ضعیف و خرابی عملکردی منجر میشوند. فقط قطعات OEM با کیفیت بالا با شماره قطعه قابل اجرا باید انتخاب شوند.
